溶接可能な超耐摩耗合金クラッド鋼!!

■ING-プレートとは…

ING-プレートとは軟鋼板を母板として、その上に超耐摩耗合金が特殊クラッド技術により均一な厚みと中とで融着された画期的なクラッド鋼帯です(特許第1374073号)。とりわけ、摩耗箇所に誰でもが簡単に溶接で取リ付けが出来る大きな特徴を持っています。又、ING-プレート自体を使用して製缶工事も可能です。
これは従来の耐摩耗鋳鋼ではとても考えられないことです。

超耐摩耗合金の化学成分……高クロム、タングステン、モリブデン、ニオブ、バナジウム、炭化物系
Tota1合金元素 40%以上
炭化物 HV1,600以上

合金の特性……アスファルト、セメント、生コン、砂利、土砂、鉄鉱石、焼結、コークス等のような微小高硬度を持つ材料で激しい研摩耗、ひっかき摩耗を受ける箇所の耐摩耗に最適です。
用途により、耐熱、耐食性が要求される場合がありますが、通常、ING-プレートのすべての合金は450℃までの耐熱性を持っております。特に650℃〜700℃の耐熱性が要求される場合、HTを御使用下さい。又、激しい腐食環境で御使用の場合は、SPCを御選択下さい。
ING-プレートはすべての御要求に応じれるよう各種の特殊合金を開発いたしております。


■ING-プレートの特徴

(1)耐摩耗性
ING-プレートは耐摩耗性鋳鋼にくらべ高硬度炭化物を多量析出する炭化物形成元素を多く含有しているため、非常にすぐれた耐摩耗性を発揮いたします。
例えば用途により異なりますがセメント工業では軟鋼、中炭素鋼、高張力鋼等の普通鋼材にくらべ約40倍の寿命を与えております。コークス、焼結等、製鋼所諸装置では約17倍以上の寿命の延長を達成しております。

ING-プレート合金の種類と耐摩耗性

“GL” ; 針状並びに
六方晶状G7C3炭化物

“SW”; ニオブ添加により
球状微細化炭化物

(2)耐衝撃性
ING-プレートは母材金属に軟鋼を使用しているため、各種耐摩耗鋳鋼にくらべ優れた耐衝撃性を持っております。衝撃応力は母材金属の軟鋼が吸収します。

(3)取付けの簡易さ
従来の溶接による表面硬化盛金では、摩耗箇所の材質によっては特別な盛金技術を必要とし、又、薄板の場合には、盛金により極端な溶接歪みを生じます。さらに盛金施工に多くの時間をついやしますので生産の中断、ロスにつながります。ING-プレートはいつでもどこでも歪みなしに短時間で摩耗箇所を保護することが出来ます。

(4)軽量
シュメルツバサルトや耐火物等の保護材は厚みを厚くして使用寿命の延長を計っておりますので高重量になりますが、ING-プレートは厚みが薄く軽量化が計れます。
特に、タイプ100-6,150-6は母材金属に6tを使用していますので、薄板で軽量化が要求されるファンブレード、ファンケーシング、サイクロン、ホッパーライナー、シュート類や特にセメント工場で使用されるドライヤーの内張りライナー材として多量使用されております。(製造方法に関する特許第1256535号)

(5)再生使用
通常、摩耗は局部摩耗を発生することが多く、周辺部は充分肉厚を保持しているにもかかわらず、中心部が局部摩耗を受け開孔し交換せざるを得ない場合が生じます。
ING-プレートは母材が軟鋼であるため溶接補修が可能であり、ING合金に相当する溶接棒で肉盛すれば、再使用出来ます。従って、ING-プレートは2度目からのメイシテナンスコストを大巾に低減します。これはING-プレートの最大の特徴です。


■ING-プレートの切断方法

ING-プレートは切断砥石かガス切断器により簡単に切断出来ます。ガス切断を利用する場合は先づ裏側の軟鋼母材を図のように切断し、次にハンマー等で切断線上をたたくと硬い耐摩耗合金が簡単に折れます。従って斜め折断も容易に出来ます。
広巾、大板のING-プレートから種々な形状を持つ部材を切断したいときには、プラズマ切断を御使用下さい。

砥石切断 ガス切断 約2,500φの径を持つファンケージングの側板、プラズマ切断されたもの

■ ING-プレートの曲げ加工方法

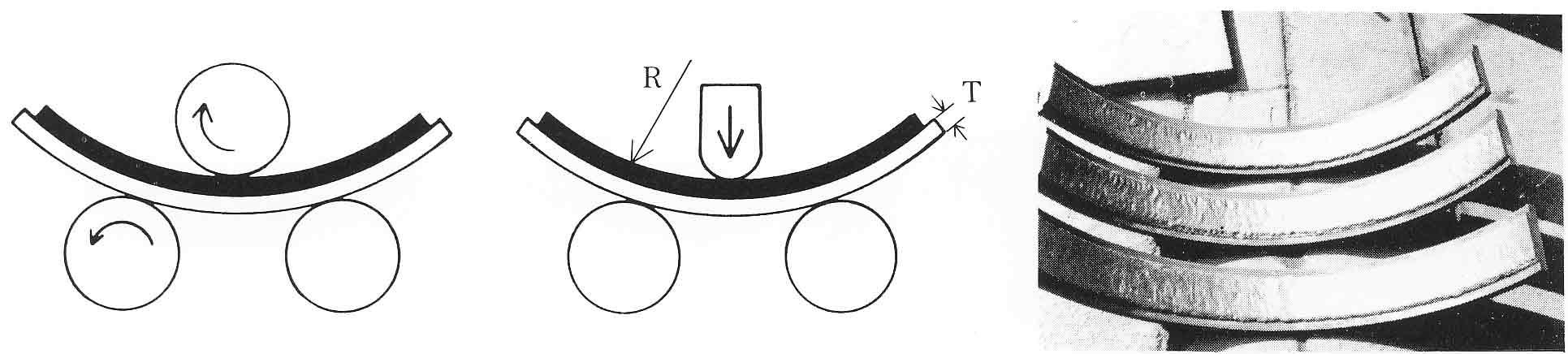

ING-プレートは耐摩耗合金を内側にしてプレスかロール曲げが出来ます。

ロール プレス 母材板厚    最少曲げ半径
T=6mm  →  R>250mm
T=9mm  →  R>150mm

■ING-プレートの取付け方法

摩耗箇所の鋼材が軟鋼、中炭素鋼の場合は低水素系軟鋼溶接棒で溶接して下さい。
母材が13%Mn鋼や焼入れ硬化し易いものに対してはCOMET-MCで接合して下さい。
取り付け溶接は全長する必要がなく、下図の如く断続溶接でもかまいません。
取り付け溶接ビードの摩耗が懸念される場合は、その上にさらに1層GL溶接棒で盛金して下さい。
(GLは母材金属のとけ込みの影響を受けませんので1層溶接で充分な耐摩耗性を発揮します。)
さらに、栓溶接を行えばより一層強固になります。

COMET MC ; 16% Mn-14% Cr GL ; 5.5% C-34% Cr-1% Mo(HRC 60)

■ING-プレートの使用例


 転炉投入シュート(水冷)SW(製鉄所)


   ホッパー GA(ガラス工場)           コークスシュート400×350 SW(コークス工場)


ファンブレード SW(セメント・製鉄・製紙)             ファンケージング GA or SW
   ING-PLATEで製缶工事                      ING-PLATEで製缶工事
                                         (セメント・製鉄・製紙)
